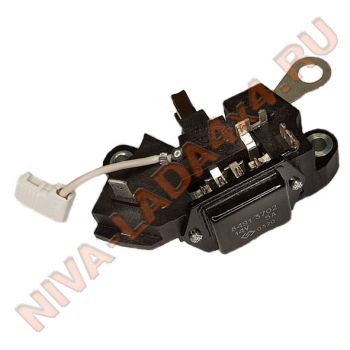

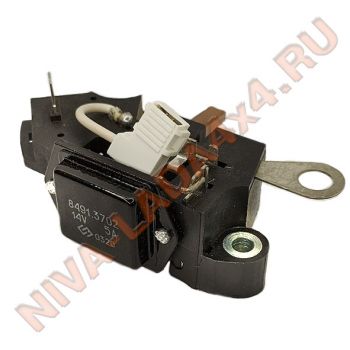

Реле регулятор НИВА 21214; 2123; ЩДР-8491.3702 для генератора 140А; 9412.3701С; 9402.3701-04С

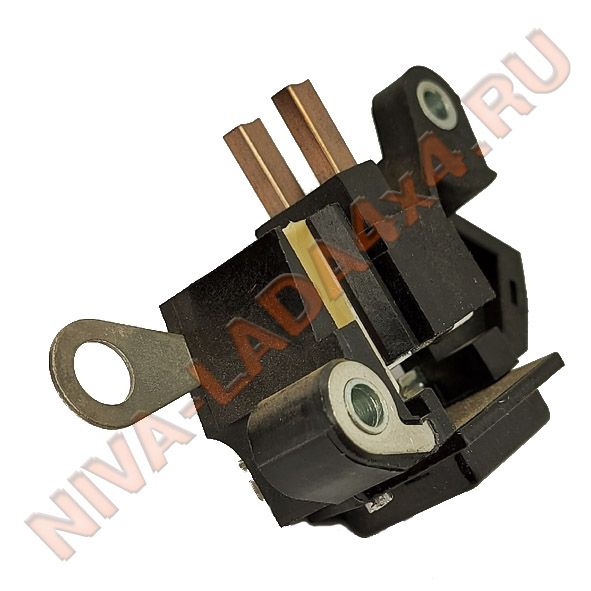

Многофункциональный регулятор напряжения со щёточным узлом МФРН 8491.3702

для генератора 140А

НИВА 21214 - 9412.3701С - 140А;
НИВА 2123 - 9402.3701-04С - 140А;

Параметры Значения Диапазон рабочих температур, ˚С - 50 …+125
Напряжение регулирования с АкБ при t = 25±10˚С и нагрузке генератора 5А, В 14,25 … 14,75
Максимальный ток выходной цепи, А 5,0
Коэффициент термокомпенсации Uрег, мВ/˚С -7,0 ± 1,5
Остаточное напряжение на выходе при токе 5А, В не более 0,8
Верхний порог индикации по выходу, В 16,1 … 17,2
Нижний порог индикации по выходу, В 10,6 … 11,7
Порог индикации по низкому фазному напряжению, В 3,5… 8,0
Длительность плавного подключения нагрузки (LRC-функция), сек 2,5 ± 0,5
Максимально допустимое длительное воздействие повышенного напряжения питания, В 30
Максимально допустимые импульсные перенапряжения по ГОСТ 28751, В тип импульсов 5, степень жѐсткости II, функциональный класс В
Пороговый ток защиты по цепи возбуждения, А 7,0 … 12,0.
Пороговый ток защиты по цепи индикаторного элемента, А 1,0 … 2,0.

Многофункциональный регулятор напряжения со щёточным узлом 8491.3702 предназначен для автоматического регулирования напряжения на выходе генератора в заданных пределах во всех режимах работы системы электрооборудования, при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.

Для сглаживания переходных процессов и уменьшения механических нагрузок на приводной ремень генератора регулятор напряжения имеет функции плавного возбуждения генератора и плавной реакции на подключаемую электрическую нагрузку максимальной длительностью 2,5±0,5сек. В этом регуляторе напряжения предусмотрена возможность световой индикации неисправностей генераторной установки по высокому и низкому напряжению на выходе генератора, низкому напряжению на фазе генератора (например, в случае обрыва приводного ремня генератора), а также в случае короткого замыкания по цепи возбуждения.

Данный регулятор напряжения используется совместно с выпрямительными ограничительными блоками без дополнительных диодов в составе генераторов. Надёжность С целью повышения надежности регулятора напряжения, в нём предусмотрен ряд защит от аварийных режимов: от короткого замыкания по цепи возбуждения, по цепи контрольной лампы, защиты от перенапряжений по входу регулятора напряжения.
