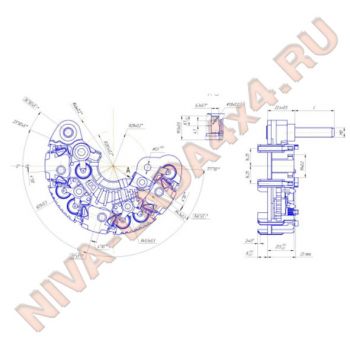

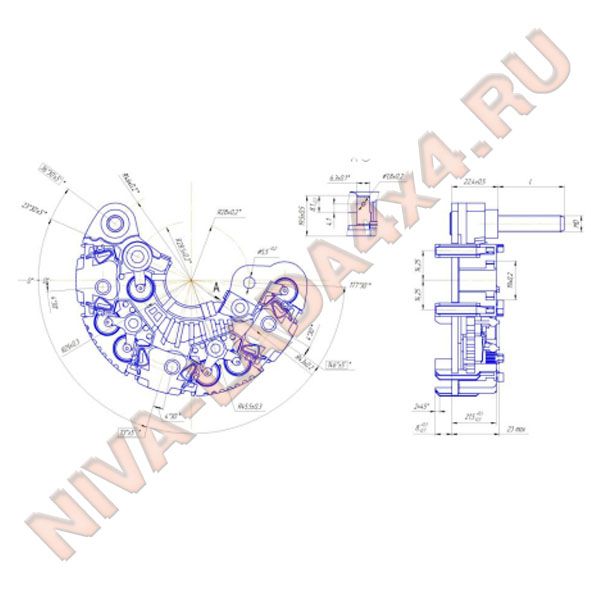

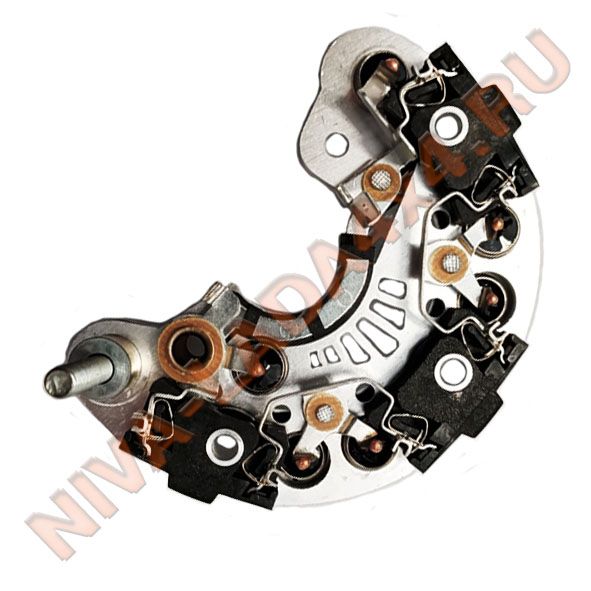

Диодный мост генератора НИВА 21214 БВО 8-120-09 для генератора 9412.3701-07,25; 9412.3701С; 9402.3701-04С 80-140А

Диодный мост БВО 8-120-09 для генератора:

9412.3701-07 - 80А с 2019 г.в. НИВА Legend 21214
9412.3701-25 - 110А с 2019 г.в. НИВА Legend 21214
9412.3701С - 140А НИВА 21214
9402.3701-04С - 140А НИВА Travel 2123


   Блоки выпрямительные ограничительные серии БВО8 предназначены для выпрямления трехфазного переменного тока и ограничения импульсов перенапряжения в системе электрооборудования автомобилей в составе генераторной установки.
   Для повышения стойкости к тепловым режимам работы в генераторе, блок БВО8-120-09 на ток 120А изготавливается с литым силуминовым положительным радиатором и комплектуется диодами с улучшенными электрическими и тепловыми характеристиками, обеспечивающими надежную работу блока при высоких значениях тока генератора.
   Для уменьшения переходного сопротивления соединений силовых цепей генератора в блоках предусмотрено соединение обмоток статора генератора зажимами и (или) пайкой или сваркой. Присоединение пайкой (сваркой) значительно повышает надежность генератора. Блок выпрямительный ограничительный устанавливается непосредственно на генераторах. Рабочее положение в пространстве любое. Охлаждение воздушное принудительное.

Основные параметры:
Номинальное напряжение, Uпост., В - 14
Максимальный выпрямленный ток, Iвпб.max, А - 120
Прямое напряжение (амплитудное значение) на каждом диоде силового выпрямителя
при t=(25±10) °C и Iпр=145А, не более, В - 1,35
Импульсное напряжение ограничения на каждом диоде силового выпрямителя
(при Iогр.=45А , t=(25±10) °C), не более, В - 28
Питающая сеть:
- число фаз - 3
- частота, Гц - 2000

Масса блока не более 0,25 кг

ОАО Орбита
