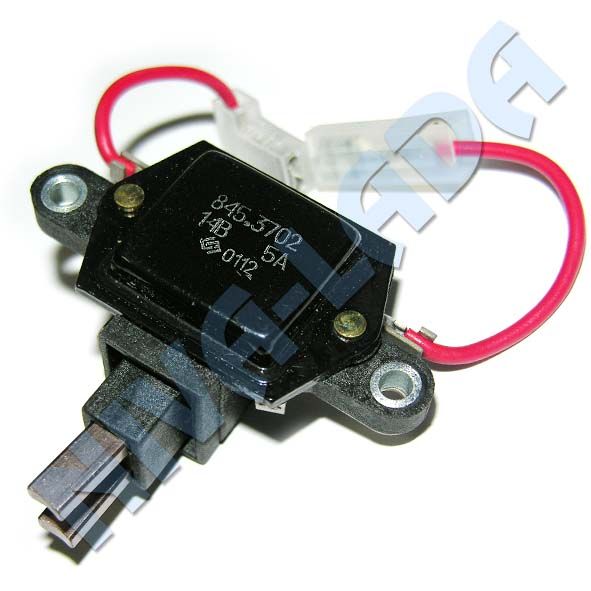

Реле регулятор НИВА 2123; ЩДР 845.3702 для генератора 9402.3771-04 Саранск

Регулятор напряжения многофункциональный 845.3702 для NIVA-Chevrolet  80А

Многофункциональный регулятор напряжения  НИВА-Шевроле со щёточным узлом 845.3702 предназначен для автоматического регулирования напряжения на выходе генератора в заданных пределах во всех режимах работы системы электрооборудования, при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.

Особенности конструкции:

1. Для сглаживания переходных процессов и уменьшения механических нагрузок на приводной ремень генератора регулятор напряжения имеет функции плавного возбуждения генератора и плавной реакции на подключаемую электрическую нагрузку максимальной длительностью 2,5±0,5сек.
2. В регуляторе напряжения предусмотрена возможность световой индикации неисправностей генераторной установки по высокому и низкому напряжению на выходе генератора, низкому напряжению на фазе генератора (например, в случае обрыва приводного ремня генератора), а также в случае короткого замыкания по цепи возбуждения.

Технические характеристики многофункционального регулятора напряжения со щёточным узлом (МФРН) 845.3702

Технические данные - 845.3702

Диапазон рабочих температур, ˚С -  - 50 …+125

Напряжение регулирования с АкБ при t˚ = 25±10˚С и нагрузке генератора 5А, В - 14,25 … 14,75

Максимальный ток выходной цепи, А - 5,0

Коэффициент термокомпенсации Uрег, мВ/˚С -  -7,0 ± 1,5

Остаточное напряжение на выходе при токе 5А, В - не более  0,8

Верхний порог индикации по входу, В - 16,1 … 17,2

Нижний порог индикации по входу, В - 10,6 … 11,7

Порог индикации по низкому фазному напряжению, В - 3,5…8,0

Длительность плавного подключения нагрузки (LRC-функция), сек - 2,5 ± 0,5

Максимально допустимое длительное воздействие повышенного напряжения питания, В - 30

Максимально допустимые импульсные перенапряжения по ГОСТ 28751, В - тип импульсов 5, степень жёсткости II, функциональный класс В

Пороговый ток защиты по цепи возбуждения, А - 7,0 … 12,0.

Пороговый ток защиты по цепи индикаторного элемента, А - 1,0 … 2,0.
