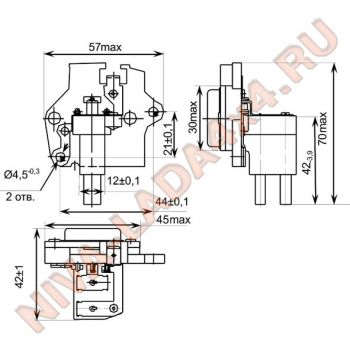

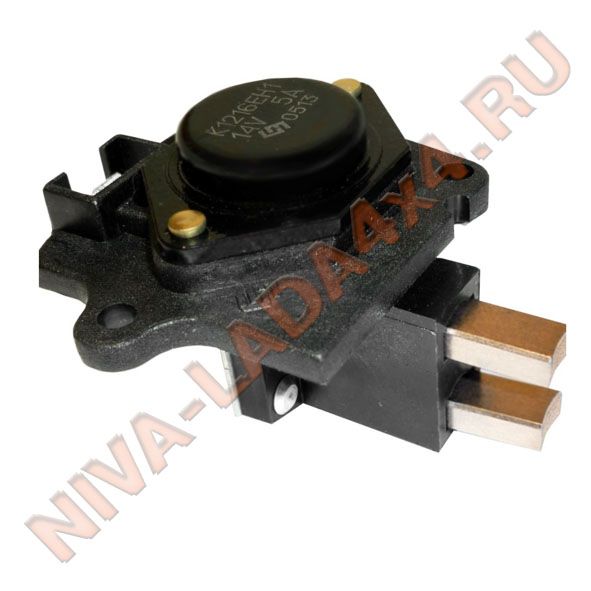

Регулятор напряжения К1216ЕН1 с ЩДР

Регулятор напряжения со щёточным узлом К1216ЕН1 с ЩДР предназначен для поддержания напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.

Применяемость

НИВА 21213 карбюраторная с генератором 372.3701-03 (или его модификациями).

Возможность использования

Данный регулятор напряжения используется совместно c выпрямительными ограничительными блоками в составе генераторов.

Надежность

С целью повышения надежности регулятора напряжения, в нём предусмотрена защита от короткого замыкания по цепи возбуждения.

Регулятор напряжения имеет однокристальную конструкцию.

Климатическое исполнение

Регуляторы выпускаются в климатическом исполнении О категории 2 по ГОСТ 15150.
Регуляторы соответствуют требованиям к устойчивости при климатических воздействиях по ГОСТ 25467.
Регуляторы соответствуют требованиям по электромагнитной совместимости ГОСТ 28751.

Технические данные	К1216ЕН1 с ЩДР
Диапазон рабочих температур, ˚С	- 50 …+125
Напряжение регулирования с АкБ при t˚ = 25±10˚С и нагрузке генератора 5А, В	14,1 ± 0,3
Максимальный ток выходной цепи, А	5,0
Коэффициент термокомпенсации Uрег, мВ/˚С	-7,0 ± 1,5
Остаточное напряжение на выходе при токе 5А, В	не более 0,8
Максимально допустимое длительное воздействие повышенного напряжения питания, В	30
Максимально допустимые импульсные перенапряжения по ГОСТ 28751, В	тип импульсов - 5 степень жёсткости II функциональный класс В
Пороговый ток защиты по цепи возбуждения, А	6,0 … 10,0.

АО Орбита, Саранск
